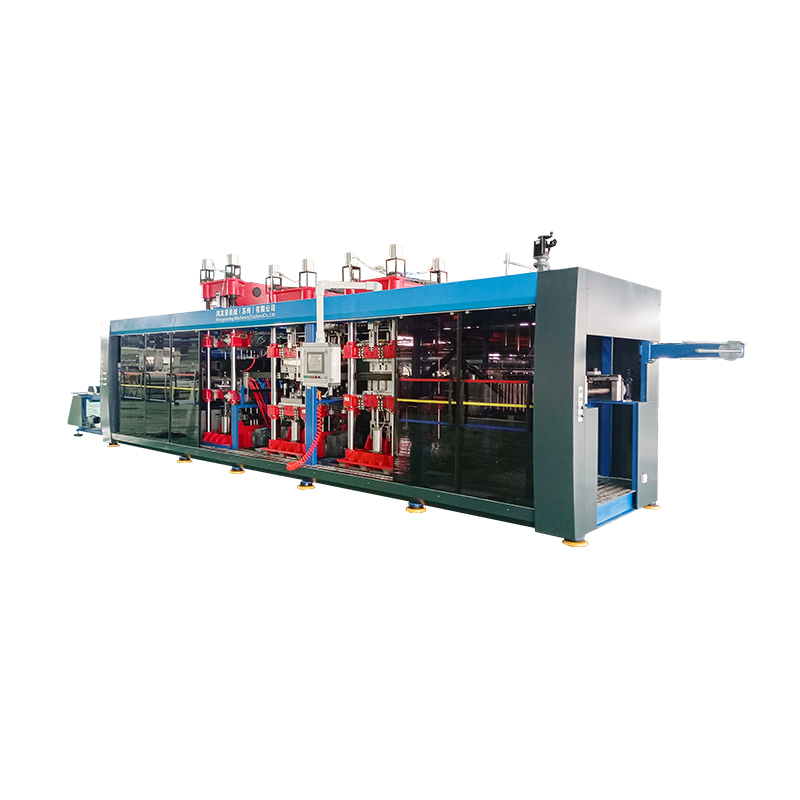

HYX 7185-4 دستگاه ترموفرم کننده 4 ایستگاه کامل خودکار
ایمیل: [email protected]
تماس با ما
مشخصات
ویژگی های اصلی:
کنترل PLC کنترل ، کل سیستم کاملاً اتوماتیک است ، پارامترهای دیجیتال
نمایش ، عملکرد آسان
این دستگاه می تواند سینی های پلاستیکی با ورق را طبق تاریخ زیر x تولید کند
قادر به استفاده از انواع مختلف ورق های پلاستیک
ساختار هیدرولیک 4 ستون ، پایدارتر و کم صدا
سیمهای گرمایشی وارداتی بخاری سرامیکی ، کنترل دقیق دما ، عمر طولانی
ما خدمات سفارشی را برای شما ارائه می دهیم ، دستگاه می تواند طراحی شود و
به عنوان نیاز شما ساخته شده است.
سیستم حمل و نقل موتور پیشرفته سروو ، طول کشش
پارامترهای فنی:
| HYX-7185-4 | HYX-520 | ||
| 1 | ماده مناسب | PP ، PS ، PET ، PVC ، PLA و غیره | |
| 2 | عرض مادی | 450-740 میلی متر | |
| 3 | ضخامت مواد | 0.15-2 میلی متر | |
| 4 | حداکثر منطقه تشکیل دهنده | 710 × 850 میلی متر | 710 × 520 میلی متر |
| 5 | حداقل منطقه تشکیل دهنده | 420 × 300 میلی متر | |
| 6 | حداکثر منطقه برش | 690 × 830 میلی متر | 690 × 500 میلی متر |
| 7 | ایجاد و برش ایستگاه سکته مغزی | 0-160 میلی متر | 0-130 میلی متر |
| 8 | عمق شکل گیری مثبت | 120 میلی متر | |
| 9 | عمق شکل گیری منفی | 110 میلی متر | |
| 10 | مکانیسم انباشت سکته مغزی | 500 میلی متر | |
| 11 | حداکثر نیروی قالب گیری ایستگاه | 80T (برای استفاده با سیستم گرمایشی مرده)
| 60T (برای استفاده با سیستم گرمایشی مرده) |
| 12 | حداکثر فشار را فشار دهید | 38 تن | 35 تن |
| 13 | قدرت امتیاز کوره گرمایش | فر فوقانی 65 کیلو وات ، فر پایین 65 کیلو وات | فر فوقانی 45 کیلو وات ، فر پایین 45 کیلو وات |
| 14 | روش گرمایشی | فوقانی و پایین ، 3 بخش گرمایش | |
| 15 | مصرف انرژی واقعی | حدود 40 ~ 60 کیلو وات در ساعت در حدود 30 ~ 50kw/h | |
| 16 | منبع تغذیه | AC 380V/50Hz (3 N PE) | |
| 17 | حداکثر سرعت تولید | 20-30 چرخه در دقیقه | |
| 18 | حداکثر قطر/وزن رول | φ800mm/500kg | φ700mm/300kg |
| 19 | وزن ماشین | 12،000 کیلوگرم | 9000 کیلوگرم |
| 20 | بعد (l*w*h) | 11m × 2.3m × 2.5m | 9m × 2.3m × 2.5m |
| روش خنک کننده | قالب با گردش آب خنک می شود | ||
| درخواست هوایی | تأمین هوا 3.5m3/دقیقه ، فشار هوا 0.6 ~ 0.8MPa. | ||
| لیست تنظیمات اصلی | |||
| شماره | مؤلفه اصلی الکترونیکی | مارک | |
| 1 | سیستم کنترل | دلتا | |
| 2 | ماژول PLC | دلتا | |
| 3 | صفحه لمسی | صفحه لمسی Delta 12 اینچی HD | صفحه لمسی Delta 10 اینچی HD |
| 4 | سیستم کنترل دما | دلتا (کنترل دما هوشمند) | |
| 5 | رله میانی | اشنایدر | |
| 6 | کنتاکتور AC | اشنایدر | |
| 7 | سوئیچ هوا | دلهره | |
| 8 | تشکیل موتور Servo Motor | دلتا (فوقانی: 5.5 کیلو وات ، پایین: 5.5 کیلو وات) | دلتا (فوقانی: 3 کیلو وات ، پایین: 3 کیلو وات) |
| 9 | برش موتور Servo Motor | دلتا (فوقانی: 7.5 کیلو وات ، پایین: 5.5 کیلو وات) | دلتا (فوقانی: 4.5 کیلو وات ، پایین: 3 کیلو وات) |
| 10 | ایستگاه پانچ کننده موتور سروو | دلتا (فوقانی: 7.5 کیلو وات ، پایین: 7.5 کیلو وات) | دلتا (بالا: 4.5 کیلو وات ، پایین: 4.5 کیلو وات) |
| 11 | ورق تحویل موتور سروو | دلتا 5.5 کیلووات | Delta 3kW |
| 12 | موتور سروو | دلتا 2kW با ترمز | |
| 13 | کابینه کنترل | شانگهای تانگ کی | |
| 14 | سوئیچ فتوالکتریک | کره | |
| 15 | پرده نور ایمنی | Shanghai Pu Bang | |
| 16 | منبع تغذیه تعویض | دلتا | |
| 17 | آجر گرمایشی | سرمایه گذاری مشترک سیم گرمایشی وارداتی ، با پنبه عایق حرارتی در داخل ، رادیاتور سرامیکی مادون قرمز 600 ولت | |
| 18 | پمپ خلا | Elmo Rietschle V-VC100 | |
| 19 | دریچه مثبت | ژاپن SMC فوق العاده سریع پاسخ دریچه بزرگ جریان ، با قطر 1.5 اینچ. | |
| 20 | سیستم خنک کننده | کمپرسور Daikin ژاپن 6p | |
| 21 | حامل | ژاپن NSK | |
| 22 | راهنماهای خطی | تایوان هیوین | |
| 23 | شیر تقویت کننده هیدرولیک | ژاپن CKD | |
| 24 | سیلندر هوا | تیوان | |
| 25 | دریچه الکترومغناطیسی | ژاپن CKD/SMC تایوان Mindman/Shako | |
| 26 | ارزش خلاء | تایوان مینمن | |
| 27 | مسیر زنجیره | آلیاژ آلومینیوم درجه حمل و نقل هوایی | |
| 28 | F.R.L | ژاپن CKD یا SMC | |
| 29 | سیستم تغذیه | دستگاه تغذیه مکانیکی اتوماتیک دو بار برای کاهش شدت نیروی کار کارگران ، 500 کیلوگرم. | |
| 30 | ورق فلز | درمان رنگ | |
| 31 | زنجیره دو ردیف | KMC تایوان (تیز کردن کارخانه باعث کاهش بروز پودر پلاستیک می شود.) | |
ii. توضیحات فنی دستگاه
الف) تجهیزات تشکیل دهنده شامل قاب ساختار اصلی ، سیستم تشکیل فشار مثبت و منفی ، سیستم کنترل دما ، سیستم خلاء ،
سیستم گرمایشی ، سیستم کنترل هوا ، سیستم کنترل الکتریکی و PLC ، سیستم پانچ ، انباشت تجزیه محصول و سیستم عقب کشیدن اتوماتیک و
سایر مؤلفه های ساختاری.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
تعمیر و نگهداری و بنیاد فرآیند دیگر برای اطمینان از انتقال و تحول دستگاه متحرک حرکت و نیرو از استحکام و استحکام کافی برخوردار است. تمام سطوح فلزی با درمان ضد Rust درمان می شوند و لایه پایین با رنگ ضد Rust پاشیده می شود. قطعات عمومی و استاندارد در ساختار برای تسهیل نگهداری و جایگزینی بعدی همه قطعات استفاده می شود.
ⅲ سیستم های کنترل الکتریکی و PLC/امکانات ایمنی

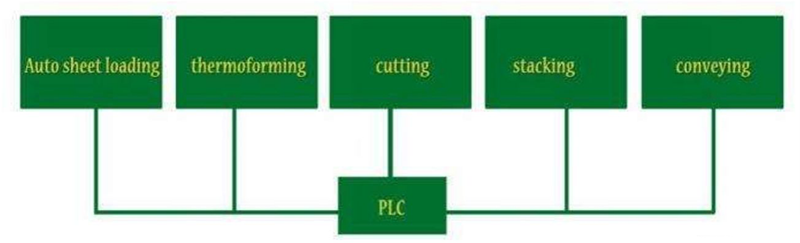

سیستم کنترل الکتریکی توسط یک ماژول یکپارچه PLC کنترل می شود. از صفحه نمایش لمسی صنعتی به عنوان HMI (رابط دستگاه انسانی) و
از رابط چینی استفاده می شود. این دستگاه دارای دکمه هایی برای کار و تنظیم و اصلاح کلیه پارامترهای فرآیند است و باعث می شود تجهیزات کاربرد و نگهداری آن آسان شود.
روش کار کل دستگاه به صورت دستی/اتوماتیک تقسیم می شود ، تمام توابع تنظیم بر روی صفحه نمایش لمسی کار می کنند. بعد از اینکه اپراتور مواد را قرار داد ، تجهیزات اتوماتیک راه اندازی را فشار دهید تا کل فرآیند قالب بندی را تکمیل کنید تا پردازش و تولید مواد در سیلو به اتمام برسد. دفترچه راهنما عمدتاً برای تغییر قالب یا کنترل نمونه استفاده می شود.
این سیستم به اقدامات محافظت چندگانه مجهز است و هر عملی که ممکن است با یکدیگر برخورد کند با محافظت از کنترل و کنترل حلقه بسته فراهم می شود.
طراحی مهر و موم محافظ درب ایمنی ، با استفاده از باز شدن دست و پنجه نرم دستی ، قفل دستی ، توری ایمنی که در درب حفاظت نصب شده است تا ضریب ایمنی تجهیزات را بهبود ببخشد و از امنیت پرسنل و دارایی اطمینان حاصل کند.
کابینت توزیع شامل مدارهای حفاظت شده از جمله بیش از حد ، ولتاژ ، ولتاژ ، ولتاژ ، مدار کوتاه و محافظت بیش از حد است. عنصر گرمایش توسط فیوز محافظت می شود. برای مشکلات ایمنی که ممکن است به سیستم یا قطعه کار آسیب برساند ، علائم یا اظهارات هشدار دهنده وجود دارد. 10 ٪ فضای در جعبه کنترل برای تغییرات آینده محفوظ است. کابینت برقی مجهز به فیلتر و یک فن خنک کننده محافظ است.
تمام کابل ها و سیم های غیر قابل جابجایی در خارج از جعبه منبع تغذیه برای باز کردن و تعمیر آسان در شکاف کابل پنهان شده اند. اگر این امکان پذیر نیست ، برای رفع آن از شیلنگ استفاده کنید. $ $ $

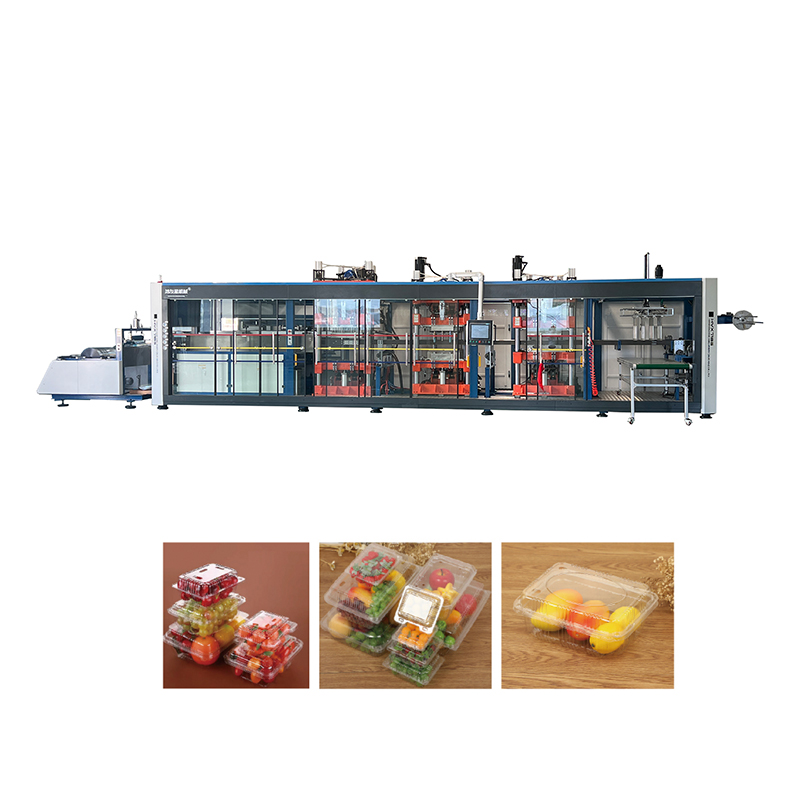

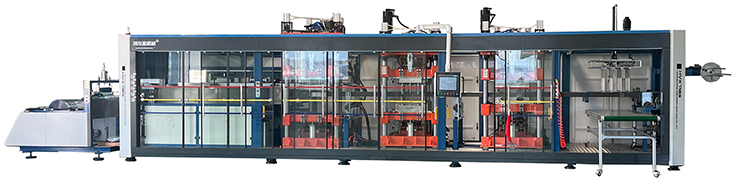

HYX-7185 دستگاه ترموفرمینگ چهار ایستگاه فشار کاملاً مثبت و منفی محصولی است که با ترکیب فناوری پیشرفته و سالها تجربه تولید ساخته شده است. این دستگاه برای PP ، PS ، PET ، PVC ، PLA و سایر مواد مناسب است و به راحتی می تواند نیازهای قالب بندی صنایع مختلف را برآورده کند.
ویژگی اصلی:
سازگاری با مواد گسترده: دستگاه می تواند انواع مختلفی از مواد را با عرض 450-750 میلی متر و ضخامت 0.15-2.5 میلی متر اداره کند و نیازهای مواد را در سناریوهای مختلف تولید برآورده کند.
منطقه قالب گیری بزرگ: حداکثر منطقه قالب گیری به 710 می رسد
برش با دقت بالا: حداکثر ناحیه برش 690 830 830 میلی متر است و حداکثر نیروی برش 80T (با استفاده از سیستم گرمایش قالب) لبه های محصول صاف و دقت بالایی را تضمین می کند.
فناوری تشکیل فشار مثبت و منفی: دستگاه فناوری تشکیل فشار مثبت و منفی را اتخاذ می کند ، با فشار مثبت تشکیل فشار 140 میلی متر و عمق تشکیل فشار منفی 150 میلی متر ، که می تواند نیازهای قالب بندی محصولات پیچیده را برآورده کند.
مکانیسم انباشت کارآمد: سکته مغزی مکانیسم انباشت می تواند به 500 میلی متر برسد ، که باعث تسهیل و دستیابی به محصولات و بهبود کارایی تولید می شود.
صرفه جویی در مصرف انرژی و حفاظت از محیط زیست: با استفاده از روشهای گرمایش سه مرحله ای بالا و پایین ، مصرف واقعی انرژی فقط 40-60 کیلو وات در ساعت است که هزینه های تولید را تا حد زیادی کاهش می دهد.
تولید با سرعت بالا: حداکثر سرعت تولید می تواند به 20-30 برابر در دقیقه برسد و راندمان تولید را تا حد زیادی بهبود بخشد.
طراحی اندازه بزرگ: اندازه کلی دستگاه 14m x 2.3m x 2.5m است و وزن آن به 22T می رسد و از ثبات و دوام دستگاه اطمینان می دهد.
پارامترهای فنی:
قدرت امتیاز: کل دستگاه 160 کیلو وات است. کوره گرمایش به قسمتهای فوقانی و پایین ، هر یک از 72 کیلو وات تقسیم می شود.
منبع تغذیه: AC380V/50Hz (3 N PE).
روش خنک کننده: قالب با گردش آب خنک می شود تا از پایداری فرآیند قالب بندی و کیفیت محصول اطمینان حاصل شود.
نیازهای فشار هوا: تأمین هوا 5/5 متر در دقیقه ، فشار هوا 0.6 ~ 0.8MPa برای اطمینان از عملکرد طبیعی دستگاه.
مناطق کاربردی:
HYX-7185 دستگاه ترموفرمینگ چهار ایستگاه فشار کاملاً مثبت و منفی کاملاً خودکار در بسته بندی مواد غذایی ، تجهیزات پزشکی ، محصولات الکترونیکی ، قطعات خودرو و سایر صنایع به طور گسترده ای مورد استفاده قرار می گیرد. این یک ابزار مهم برای بسیاری از شرکت ها برای دستیابی به تولید خودکار و کارآمد است. $ $ $
