میزان انقباض و چیدمان قالب ورق های ترموفرم PP

همانطور که همه ما می دانیم ، تشکیل مواد PP برای تولید محصولات در استفاده از ترموفرمولاسیون تاول بسیار دشوار است. با توجه به تبلور بالای مواد PP ، میزان انقباض نسبتاً بزرگ است ، معمولاً در حدود 1.0-2.0 ، اما میزان کوچک شدن خاص به اندازه ، ضخامت و زمان قالب گیری مربوط می شود. میزان انقباض مواد PP عمدتاً به زمان قالب گیری مواد بستگی دارد. هرچه زمان قالب بندی طولانی تر باشد ، میزان انقباض پایین تر خواهد بود.

مواد PP به طور کلی در ترموفرم سازی به دو نوع تقسیم می شوند: قالب گیری تاول و قالب فنجان. مواد تاول به شفافیت زیاد ، مادر سفید/رنگ طبیعی/طلا و نقره و غیره تقسیم می شوند. اجزای مختلف دارای متفاوت هستند گرمازا نسبت های کوچک شدن. بنابراین ، دشواری ترموفرمینگ نیز متفاوت است.

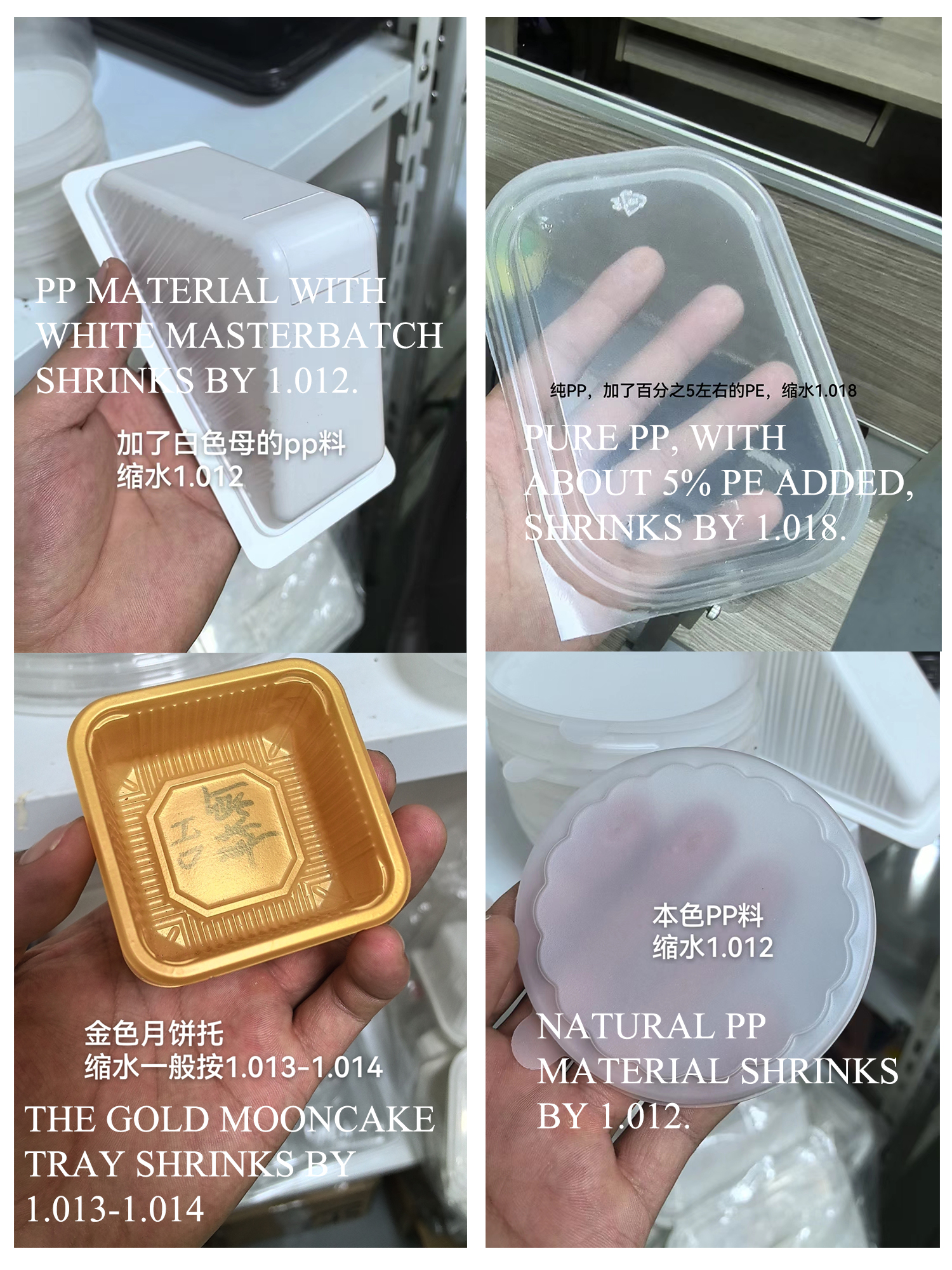

انقباض یک مقدار نسبی است و داده های خاص تحت تأثیر شرایط قالب گیری ، ساختار قسمت قالب (جریان آب/خیساندن آب) و سایر عوامل قرار می گیرد. در کاربردهای واقعی ، مواد مختلف و فرآیندهای قالب بندی باید با توجه به شرایط خاص انتخاب شوند تا تأثیر انقباض بر اندازه و شکل قطعات به حداقل برسد. مثال تصویر:

گفته می شود 1.012 12 هزارم است ، یعنی با استفاده از این میزان کوچک شدن مواد ، 1000 میلی متر با 12 میلی متر کوچک می شود و 100 میلی متر با 1.2 میلی متر کوچک می شود.
به طور کلی ، طول و عرض جعبه های ناهار 280/200 است. اگر مواد بین 1.012-1.018 کوچک شود ، حدود 3-5 میلی متر کوچک می شود.

چگونه می توان رابطه بین نرخ انقباض مختلف و چیدمان قالب تاول را محاسبه کرد؟
در حقیقت ، هیچ رابطه مستقیمی بین انقباض و حروفچوب وجود ندارد. این که آیا محصول 1.012 یا 1.018 کوچک می شود ، بر فاصله حروفچوب تأثیر نمی گذارد. تایپ کردن فقط مربوط به عمق و ارتفاع محصول است.

به طور کلی ، یک محصول واحد قبل از تایپ کردن کوچک می شود. عمق محصول به عمق حروفچوب قالب بستگی دارد. هرچه عمق عمیق تر باشد ، فاصله بین تابلوها بیشتر می شود.
ارتفاع محصول بستگی به حروفچال پانچ دارد. نسبت ابعاد بین ارتفاع محصول و فاصله بین قالب باید حداقل 1: 0.8 باشد.

اگر پانچ 40 میلی متر ارتفاع داشته باشد ، بر اساس نسبت ابعاد 1 به 0.8 ، فاصله قالب 40x0.8 = حداقل فاصله 32 میلی متر $ $ $ است
